Indledning
I en verden af fluid power fanger tunge maskiner ofte al opmærksomheden. Kæmpe hydrauliske cylindre, brølende pumper og massive retningsreguleringsventiler dominerer landskabet på byggepladser, produktionsanlæg og landbrugsmarker. De sande ubeskrevne helte i disse højtryks-systemer er dog de mindste komponenter, der holder dem sammen. Uden de rigtige stik bliver den enorme kraft, der genereres af hydrauliske pumper, ubrugelig, eller endnu værre, utrolig farlig.
At vælge de korrekte hydrauliske fittings er en af de mest kritiske beslutninger, som en tekniker, ingeniør eller udstyrsejer kan træffe. Et enkelt uoverensstemmende gevind eller et undervurderet materiale kan forårsage et katastrofalt svigt, hvilket fører til dyrt væsketab, miljøforurening, alvorlig udstyrsskade og høj risiko for operatørskade. Fordi markedet er oversvømmet med snesevis af forskellige gevindstandarder, størrelser og tætningsmetoder, kan det føles overvældende for begyndere at finde den nøjagtige match.
Denne omfattende guide er designet til at afmystificere udvælgelsesprocessen. Ved at nedbryde kerneprincipperne for væskemekanik, trådidentifikation og materialevidenskab, vil denne artikel give dig den grundlæggende viden, der er nødvendig for at vælge de rigtige komponenter til dit system trygt og sikkert.
Forstå det grundlæggende: Hvad er hydrauliske fittings, og hvorfor betyder de noget?
På det enkleste er en hydraulisk fitting en komponent, der bruges til at forbinde en hydraulikslange, et rør eller et rør til en pumpe, ventil, cylinder eller anden væskekraftkomponent. Det primære formål med enhver fitting er todelt: den skal indeholde højtryksvæsken i systemet uden at lække, og den skal give en sikker strukturel forbindelse, der modstår de mekaniske kræfter, der genereres under drift.
Når et armatur ikke udfører disse opgaver, er konsekvenserne sjældent mindre. Hydrauliske systemer fungerer rutinemæssigt ved tryk, der spænder fra 1.000 til over 10.000 pund per kvadrattomme (psi). Ved disse tryk kan en pinhole-lækage frigive en stærkt forstøvet tåge af brændbar hydraulikolie, hvilket skaber en alvorlig brandfare. Ydermere kan en løs fitting blæse helt af, hvilket får slanger til at piske voldsomt og maskineri til at tabe byrder uden varsel.
For at undgå disse scenarier hjælper det at forstå, at et beslag sjældent kun er et enkelt stykke metal. En standardsamling involverer typisk et monteringslegeme, som har de primære gevind og tætningsflader; en møtrik, som giver den mekaniske kraft, der er nødvendig for at komprimere tætningen; og nogle gange en bøsning eller hylster, som bider i eller griber om slangen for at sikre et permanent hold. At erkende, hvordan disse dele interagerer, er dit første skridt mod at mestre flydende systemdesign.
Trin 1: Identifikation af de fire kerneudvælgelseskriterier (STAMP-metoden)
Når fagfolk henvender sig til et hydraulisk system for at vælge eller udskifte komponenter, stoler de på et tids-testet akronym kendt som STAMP-metoden. Mens STAMP traditionelt står for størrelse, temperatur, anvendelse, materiale og tryk, vil vi se på de første fire kategorier her for at etablere vores grundlæggende baseline.
Størrelse
Størrelse er den mest bogstavelige begrænsning, du vil møde. Et fitting, der er for lille, vil begrænse væskestrømmen, hvilket forårsager en massiv stigning i væskehastighed, friktion og varmeudvikling. Denne termiske opbygning nedbryder hydraulikolien og ødelægger indvendige tætninger. Omvendt skaber et armatur, der er for stort, et pludseligt trykfald og passer muligvis ikke inden for de fysiske begrænsninger af maskinlayoutet. Du skal måle både den indre diameter (ID) af slangen eller røret for at sikre korrekt flowkapacitet, og den ydre diameter (OD) af gevindene for at sikre en korrekt fysisk forbindelse.
Temperatur
Hydrauliske systemer genererer en enorm mængde intern varme, men de er også udsat for eksterne miljøforhold. Du skal overveje to separate temperaturprofiler, når du vælger hydrauliske fittings: medietemperaturen (væsken, der løber indeni) og den omgivende temperatur (luften udenfor). Ekstrem kulde kan gøre metalbeslag sprøde og få elastomere O-ringe til at revne. Ekstrem varme kan forårsage metaludvidelse, hvilket sænker det effektive drejningsmoment i leddet og får O-ringe til at smelte eller hærde.
Anvendelse
Hvor vil dette armatur tilbringe sin levetid? Et hydraulisk system monteret på en offshore-olieplatform udsættes konstant for saltspray og ætsende fugtighed, hvilket kræver rustfrit stål af høj-kvalitet. Et system, der er indbygget i en fabriksgulvsprøjtestøbemaskine til plastik, kan opleve mindre korrosiv stress, men står over for millioner af højfrekvente-vibrationscyklusser hver uge. Vibrationer kan få gevindforbindelser til at trække sig langsomt ud over tid, hvilket gør specifikke låse- eller mekaniske tætningstyper at foretrække.
Materiale
Armaturets materiale skal være kemisk kompatibelt med både den anvendte hydraulikvæske og det ydre miljø. De tre mest almindelige materialer er:
Kulstofstål: Meget holdbart og stærkt, hvilket gør det til industristandarden for de fleste industrielle og mobile applikationer, hvor ekstrem korrosion ikke er et problem.
Rustfrit stål: Enestående modstandsdygtighed over for rust og kemiske angreb, ideel til marine, kemisk forarbejdning og fødevareproduktion.
Messing: Generelt forbeholdt systemer med lavere-tryk eller specialiserede applikationer, hvor der er behov for gnistmodstand eller specifikke metallurgiske egenskaber.
Trin 2: Dechifrering af gevindtyper og tætningsmetoder
Når du kender dine grundlæggende systemkrav, begynder det mest udfordrende tekniske trin: identifikation af den specifikke trådtype, og hvordan den skaber en væske-tæt forsegling. Tråde falder generelt i to brede kategorier: koniske tråde og parallelle (lige) tråde.
Tilspidsede tråde
Tilspidsede gevind er designet til at tætne ved at kile han- og hungevindene sammen, når de strammes. Den mest almindelige variation i Nordamerika er National Pipe Tapered (NPT eller NPTF) standard. Når du forvandler en NPT-fitting til en port, øges diameteren af gevindet, hvilket skaber en metal-til-metal-forsegling.
Mens NPT-fittings er billige og bredt tilgængelige, har de betydelige ulemper for højtrykshydraulik. Fordi de er afhængige af gevinddeformation for at tætne, er de meget tilbøjelige til at græde over tid, og de kan ikke justeres til orientering efter tilspænding uden at kompromittere tætningen. De kræver også typisk en gevindtætningsmasse, såsom teflontape eller flydende rørdope, som kan bryde fri og forurene det hydrauliske system.
Parallelle tråde og 37-graders blus
Parallelle gevind forsegler ikke selve gevindene. I stedet fungerer de lige gevind udelukkende som en mekanisk fastgørelsesmekanisme til at trække to forskellige tætningsflader sammen.
Et godt eksempel på dette er Joint Industry Council (JIC) 37--graders flarefitting. Han-JIC-fittingen har en 37--graders kegle, mens hun-fittingen har et matchende 37--graders sæde. Når møtrikken spændes, presses keglen og sædet sammen med en enorm kraft, hvilket skaber en yderst pålidelig metal-til-metal tætning. JIC-fittings er fremragende til højtrykssystemer, kan afbrydes og tilsluttes igen flere gange uden at blive slidt og kræver ingen gevindtætning.
O-Ring Face Seals (ORFS)

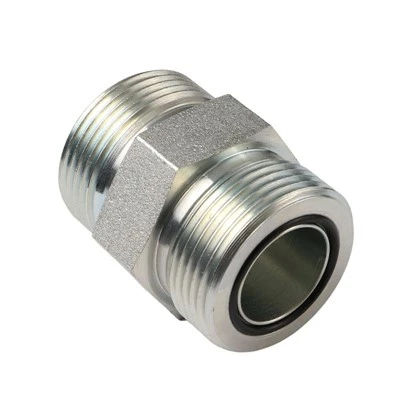

Efterhånden som trykket i det hydrauliske system er steget støt gennem årtier, har industrien skiftet kraftigt mod O-Ring Face Seal (ORFS)-teknologi. En ORFS-hanfitting har et lige gevind med en elastomer O--ring indlejret i en bearbejdet rille på den flade side af konnektoren. Hunbeslaget har en flad parringsflade.
Når samlingen strammes, komprimeres O--ringen fladt mod hunfladen. Dette design tilbyder den absolut bedste lækagebeskyttelse, der er tilgængelig i moderne fluid power. Den tilgodeser høje niveauer af systemvibrationer, modstår trykspidser bemærkelsesværdigt godt og eliminerer risikoen for over-stramning af en komponent.
Internationale standarder: BSP og metrisk

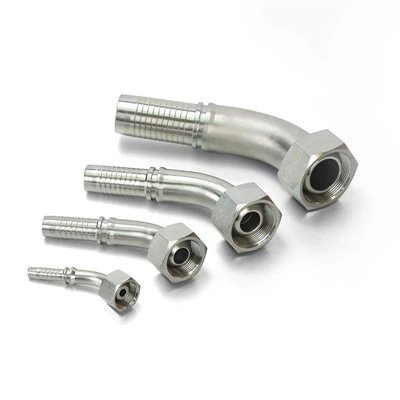

Hvis du arbejder på udstyr fremstillet i Europa eller Asien, vil du støde på British Standard Pipe (BSP) eller metriske DIN-standarder. BSP kommer i to former: BSPT (tilspidset) og BSPP (parallel). Metriske fittings ser ofte identiske ud med amerikanske JIC eller ORFS fittings med det blotte øje, men de bruger metriske gevindstigninger (målt i millimeter pr. gevind) i stedet for gevind pr. tomme. Brug af en gevindmåler og caliper er den eneste pålidelige måde at skelne dem fra hinanden. Forsøg aldrig at tvinge en amerikansk tråd ind i en metrisk port; det vil øjeblikkeligt ødelægge begge komponenters tråde.
Trin 3: Evaluering af trykklassificeringer og sikkerhedsmargener
Med dine dimensioner og gevindtyper identificeret, skal du verificere, at dine valgte hydrauliske fittings kan håndtere dit systems intense driftstryk. Hver velrenommeret producent vurderer deres fittings med et specifikt maksimalt arbejdstryk.
Det er afgørende for en nybegynder at forstå forskellen mellem arbejdstryk og sprængtryk. Arbejdstrykket er den maksimale kraft, som armaturet sikkert kan modstå under daglig, kontinuerlig drift. Sprængtrykket er det punkt, hvor fittingen fysisk brister under laboratorietestning. I den hydrauliske industri er standardsikkerhedsmarginen et forhold på 4:1. Dette betyder, at en fitting, der er normeret til et arbejdstryk på 3.000 psi, generelt ikke vil briste, før den rammer 12.000 psi.
Du må dog aldrig designe et system til at køre helt op til kanten af arbejdstrykklassificeringen, hvis din applikation er dynamisk. I den virkelige-verden, når en kontrolventil pludselig lukker, bevæger en stødbølge sig gennem hydraulikvæsken. Disse trykspidser kan nemt fordoble eller tredoble det nominelle systemtryk i en brøkdel af et sekund. Hvis dine fittings er undervurderede, vil disse konstante mikro-spidser forårsage træthedsfejl over tid.
Husk desuden altid reglen om det svageste led: en hydraulisk enhed er kun så stærk som dens lavest{0}}vurderede komponent. Hvis du tilslutter en slange, der er normeret til 5.000 psi, til en fitting, der er normeret til 2.500 psi, er hele dit systemkapacitet begrænset til 2.500 psi.
Stræb endelig efter at undgå at blande mærker inden for en enkelt forbindelsessamling, når det er muligt. Mens en han-JIC-fitting fra ét mærke teoretisk set burde passe perfekt med en hun-JIC-fitting fra et andet, kan mindre variationer i fremstillingstolerancer skabe mikro-huller. At holde sig til en enkelt, velrenommeret producent af dine slanger, fittings og adaptere sikrer det højeste niveau af komponentkompatibilitet og systemintegritet.
Bedste praksis for installation og vedligeholdelse
Selv den dyreste, perfekt afstemte hydrauliske fitting vil svigte, hvis den monteres forkert. Den mest almindelige fejl, som begyndere laver, er over-drejning. Der er en vedvarende myte i mekanisk arbejde om, at "strammere er altid bedre." Inden for hydraulik kan over-stramning nemt knække et flaresæde, strippe gevind eller forvrænge en O-ringrille, hvilket skaber en permanent lækagebane.
For at forhindre dette skal du bruge Flats From Finger Tight (FFFT)-metoden, når en momentnøgle ikke er tilgængelig. Til denne metode spænder du møtrikken med hånden, indtil den får solid kontakt med tætningsfladen, markerer en streg på tværs af møtrikken og monteringslegemet med en markør og bruger derefter en skruenøgle til at dreje møtrikken et bestemt antal sekskantede flade flader baseret på producentens anbefalinger.
Regelmæssige vedligeholdelsesinspektioner er også afgørende for at holde et hydraulisk system kørende. Se efter tegn på gråd, som er en langsom, fugtig ophobning af olie omkring en passende samling, der ikke er begyndt aktivt at dryppe endnu. At græde er et tidligt advarselstegn på, at en sæl begynder at svigte.
Hvis du skal udskifte en fitting, skal du altid følge en streng sikkerhedsprotokol. Sluk for drivmotoren (elektromotoren eller motoren), aktivér reguleringsventilerne frem og tilbage for at aflaste et eventuelt indespærret tryk i ledningerne, og kontroller, at alle forhøjede mekaniske belastninger er mekanisk blokeret eller sænket til jorden. Forsøg på at løsne en hydraulisk fitting, mens systemet er under tryk, er utrolig farligt og kan føre til øjeblikkelige væskeindsprøjtningsskader, som kræver akut lægehjælp.
Konklusion
At navigere i det enorme økosystem af flydende kraftkomponenter kan i begyndelsen føles som at lære et fremmedsprog. Men ved at læne sig op af strukturerede rammer som STAMP-metoden og tage sig tid til nøjagtigt at måle dimensioner, identificere gevindgeometrier og respektere trykklassificeringer, kan enhver mestre valget af hydrauliske fittings.
At vælge den rigtige tilpasning er ikke kun et spørgsmål om at få en maskine op at køre igen; det er en direkte investering i effektiviteten af dit udstyr, beskyttelsen af det omgivende miljø og sikkerheden for alle, der arbejder i nærheden. Behandl enhver forbindelse med den præcision, den fortjener, invester i kvalitetsværktøjer som calipre og gevindstigningsmålere, og konsulter altid producentens specifikationer, når du er i tvivl. Med denne praksis på plads vil dine hydrauliske systemer forblive lækage-fri, kraftfulde og pålidelige i de kommende år.
